NESTING IN-100K: QUALIDADE E INOVAÇÃO PARA SUA MARCENARIA

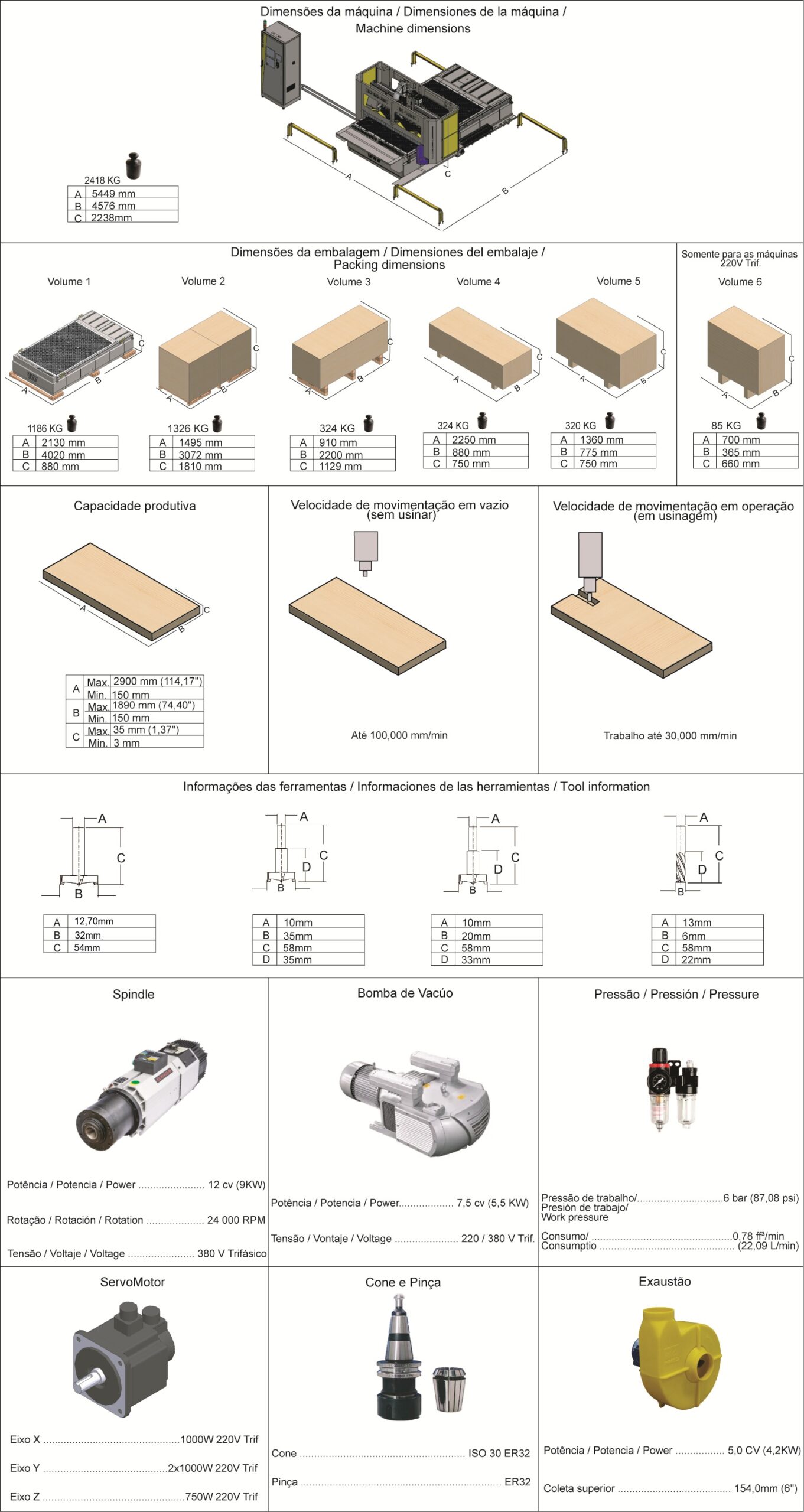

A “NESTING IN-100K” é uma máquina CNC de corte de chapas planas por meio do processo de nesting, utilizando fresagem e fixação do material com bomba de vácuo. Sua mecânica robusta apresenta uma estrutura reforçada desenvolvida em perfis metálicos de alta resistência, soldados por robôs. Com uma área de trabalho útil de 1890x2900x200mm (X/Y/Z), a máquina oferece uma capacidade notável para cortar e usinar chapas de até 32 mm, utilizando a ferramenta apropriada.

MAIOR PRODUTIVIDADE E EFICIENCIA

A velocidade máxima de trabalho atinge até 30.000 mm/min, variando conforme o tipo e espessura do material, enquanto a velocidade de deslocamento a vazio atinge impressionantes 100.000 mm/min. O cabeçote de corte possui um Spindle de 9 Kw (12 CV) com rotação máxima de 24.000 RPM, oferecendo flexibilidade de ajuste via software ou painel de controle. A máquina utiliza pinças padrão ER32, aceitando ferramentas com diâmetro de haste de 2 mm até 22 mm.

MAIOR ROBUSTEZ

Os motores de movimentação incluem servomotores AC trifásicos de 1 kW no eixo X, dois servomotores AC trifásicos de 1 kW no eixo Y (em paralelo) e um servomotor AC trifásico de 750W no eixo Z (com freio). A segurança é garantida por um pórtico enclausurado com acesso monitorado e sistema de monitoramento da área de trabalho com dispositivo optoeletrônico ativo de proteção.

COMPROMISSO COM A SEGURANÇA

A máquina apresenta um sistema de proteção elétrica avançado, com relê de detecção de falta e inversão de fase para proteger a bomba de vácuo e o sistema elétrico. A falta de ar comprimido na rede é monitorada por um sensor pressostato que  integra sistema de proteção. A lubrificação é automática em todas as guias, por meio de uma bomba temporizada com controle preciso de fluxo.

TECNOLOGIA E INTEGRAÇÃO

O comando CNC dedicado dispensa o uso de um computador na máquina, utilizando arquivos de Código ISO e integrando-se aos principais softwares CAD/CAM do mercado. O  iNest, software otimizador e gerador de linguagem ISO para PC/Windows®, acompanha a máquina gratuitamente, oferecendo funcionalidades exclusivas, como a criação, edição e importação de listas de peças, visualização em 3D e otimização considerando o contorno real das peças.

PRATICIDADE

Sua interface prática permite a geração de etiquetas para impressão, facilitando a identificação manual das peças. Além disso, a máquina proporciona a economia de sobras (retalhos) para uso futuro, cria relatórios de chapas a serem utilizadas e permite o bloqueio de sentido de veio e rotação de peças. O seu treinamento e entrega técnica, juntamente com a integração com os principais softwares do mercado nacional, tornam a “NESTING IN-100K” uma escolha completa para otimização do processo produtivo em marcenarias e indústrias.
